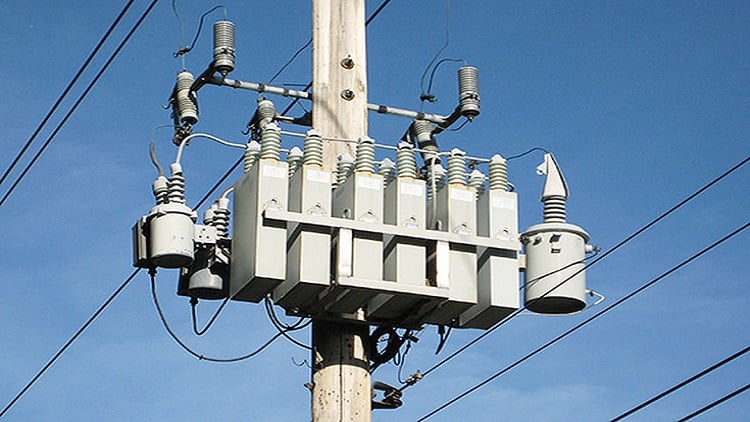

Tụ bù 3 pha là thiết bị điện dùng để cải thiện hệ số công suất trong hệ thống điện xoay chiều ba pha. Thiết bị này có cấu tạo gồm 3 tụ đơn được lắp theo dạng tam giác (Δ) hoặc sao (Y) nhằm mục đích bù công suất phản kháng (Q) gây ra bởi tải cảm như động cơ, máy biến áp, đèn huỳnh quang,…
Khi hệ số công suất thấp (cosφ nhỏ), hệ thống điện tiêu thụ nhiều công suất phản kháng, gây tổn hao năng lượng và ảnh hưởng đến chất lượng điện. Việc lắp đặt tụ bù 3 pha sẽ giúp giảm dòng phản kháng, từ đó nâng cao cosφ và hiệu quả sử dụng điện.
Lợi ích khi sử dụng tụ bù 3 pha
-
Nâng cao hệ số công suất cosφ
-
Việc sử dụng tụ bù giúp nâng hệ số công suất đến gần giá trị lý tưởng (0.95–1.0), giảm tổn thất điện năng trong quá trình truyền tải.
-
-
Giảm tiền điện
-
Theo quy định của ngành điện lực, nếu hệ số công suất thấp hơn mức quy định, người dùng phải chịu mức phạt cao. Lắp đặt tụ bù giúp tránh bị phạt và giảm tiền điện.
-
-
Giảm tổn thất đường dây và thiết bị
-
Dòng điện phản kháng gây tổn hao năng lượng trên đường dây và làm nóng thiết bị. Tụ bù làm giảm dòng điện tổng, nhờ đó kéo dài tuổi thọ thiết bị và giảm hao phí.
-
-
Tăng công suất sử dụng thực tế
-
Với hệ số công suất được cải thiện, người dùng có thể sử dụng thêm thiết bị mà không cần nâng cấp hệ thống điện.
-
-
Ổn định điện áp
-
Tụ bù giúp cải thiện chất lượng điện áp đầu cuối, đặc biệt tại các điểm tải xa nguồn.
-
Cấu tạo và nguyên lý hoạt động
Cấu tạo:

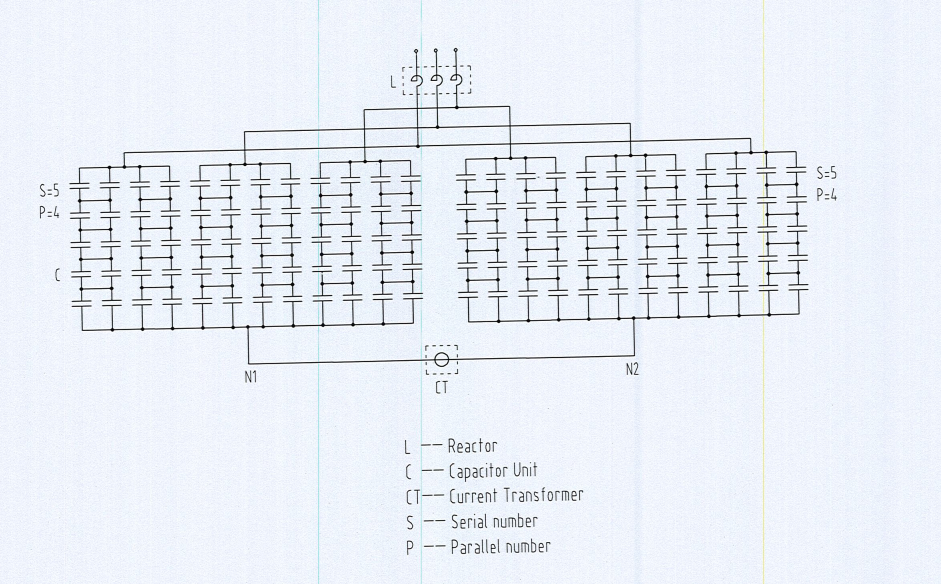

Tụ bù 3 pha gồm 3 tụ điện giống nhau, được đấu thành bộ ba pha theo sơ đồ:
-
Đấu tam giác (Δ): Phổ biến trong các hệ thống điện công nghiệp.
-
Đấu sao (Y): Được sử dụng khi cần nối đất điểm trung tính hoặc khi hệ thống yêu cầu.
Tụ bù có thể là tụ khô (dạng dầu tổng hợp hoặc epoxy) hoặc tụ dầu (dạng truyền thống).
Nguyên lý hoạt động:
Tụ bù sinh ra dòng điện có pha ngược với dòng điện cảm của tải. Khi đấu tụ vào lưới điện, dòng điện tổng sẽ giảm do phần cảm và phần dung triệt tiêu lẫn nhau. Nhờ đó, dòng truyền tải từ nguồn đến tải sẽ nhỏ hơn, hệ thống điện hoạt động hiệu quả hơn.
Phân loại tụ bù 3 pha
Theo phương pháp điều khiển:
-
Tụ bù thủ công (bù tĩnh): Điều khiển đóng/ngắt bằng tay.
-
Tụ bù tự động: Sử dụng bộ điều khiển tự động đóng/ngắt tụ theo mức tải thực tế. Phù hợp với hệ thống có tải dao động.
Theo loại tụ:
-
Tụ bù khô: Nhỏ gọn, dễ lắp đặt, tuổi thọ cao, không rò rỉ dầu.
-
Tụ bù dầu: Dùng trong môi trường khắc nghiệt hoặc hệ thống yêu cầu độ bền cao.
Hướng dẫn lựa chọn tụ bù 3 pha phù hợp
1. Xác định công suất phản kháng cần bù
Dựa vào hóa đơn tiền điện hoặc đo thực tế bằng thiết bị đo hệ số công suất, tính được công suất cần bù theo công thức:
Qbù = P × (tanφ1 – tanφ2)
Trong đó:
-
P: Công suất tác dụng (kW)
-
φ1: Góc pha hiện tại
-
φ2: Góc pha mong muốn
2. Chọn loại tụ phù hợp
-
Nếu tải không biến đổi nhiều: dùng tụ bù tĩnh.
-
Nếu tải thay đổi thường xuyên: dùng tụ bù tự động.
3. Chọn thương hiệu uy tín
Các thương hiệu như Schneider, Mikro, ABB, EPCOS, Ducati, Samwha được đánh giá cao về chất lượng, độ bền và hiệu suất.
Một số lưu ý khi lắp đặt tụ bù 3 pha
-
Đặt tụ bù gần tải để đạt hiệu quả cao nhất.
-
Chọn thiết bị bảo vệ (cầu chì, CB) phù hợp với dòng điện tụ.
-
Không lắp tụ bù khi tải chưa hoạt động, tránh hiện tượng quá áp.
-
Định kỳ kiểm tra tụ và hệ thống tụ bù để phát hiện hỏng hóc sớm.
Kết luận
Tụ bù 3 pha là một giải pháp kỹ thuật đơn giản nhưng hiệu quả trong việc tiết kiệm điện năng, nâng cao hiệu suất và bảo vệ hệ thống điện. Việc lựa chọn đúng loại tụ bù, lắp đặt chuẩn kỹ thuật và bảo trì định kỳ sẽ giúp doanh nghiệp tiết kiệm chi phí vận hành và đảm bảo an toàn cho thiết bị.
